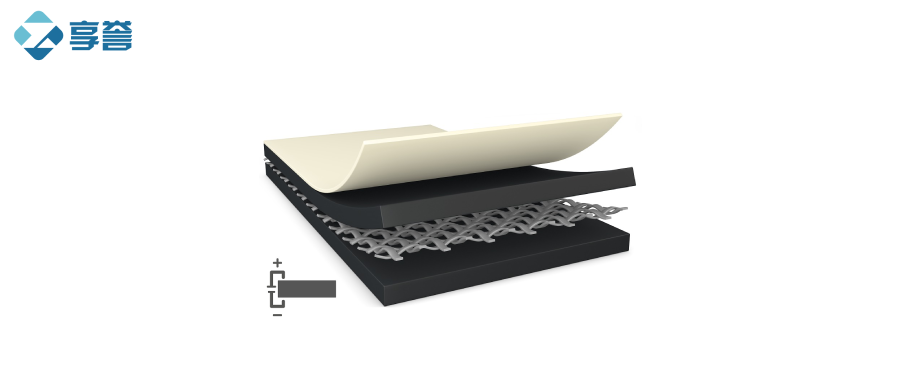

В высокоскоростных электронных устройствах надежное заземление и экранирование от электромагнитных помех имеют решающее значение для целостности сигнала. Проводящая лента tesa 60374 с трехмерной проводящей оплеткой и сверхтонкой конструкцией толщиной 100 мкм обеспечивает комплексную защиту от электростатического разряда для прецизионной электроники.
tesa 60374 — это токопроводящая лента, специально разработанная для экранирования электронов, подходящая для:
✔ Межзональное заземление между материнской платой и гибкой печатной платой (трехсторонняя проводимость XYZ)
✔ Установка электромагнитного экранирования для
антенн 5G ✔ Путь электростатического разряда для
чувствительных к ESD областей ✔ Стабильная проводимость во
влажной и жаркой среде (проходит испытание при 85℃/85% относительной влажности) ✔ Компактная конструкция для устройств с ограниченным пространством (общая толщина 100 мкм)
II.Обзор технических характеристик
| Категории параметров | Технические индикаторы | Значение отрасли |
| Тип субстрата | Проводящая плетеная ткань | Достичь трехосной проводимости по осям XYZ с сопротивлением <0,1 Ом/кв. |
| Тип клея | Проводящая акриловая кислота | Равномерность удельного сопротивления поверхности ±5% |
| Общая толщина | 100мкм | Адаптация к высокоплотной электронной компоновке |
| Влажная термостойкость | Испытания проводились при температуре 85℃ и относительной влажности 85% в течение 1000 часов. | Снижение проводимости <3% |
| прочность отслаивания | 4.5Н/см | Убедитесь, что оно не отсоединится под воздействием вибрации. |
| Тип выпуска бумаги | Бумага с полиэтиленовым покрытием (синяя этикетка) | Толщина 120 мкм, совместимость с SMT. |
| Цвет базового материала | черный | Избегайте оптических помех |
| Сопротивление разрыву | Отличный | В процессе обработки волокна по краям не отслаиваются. |
III. Основные преимущества
Эксперт по всенаправленной проводимости
обеспечивает стабильность сопротивления по трем осям ±5% в координатах XYZ, решая проблему высокого сопротивления по оси Z в традиционных проводящих лентах.
экологическую стабильность
показатель сохранения проводимости составляет >97% (стандарт IEC 60068-2-67).
Компания Precision Electronics Partner
достигает прочности на отслаивание 4,5 Н/см при толщине 100 мкм, а ее проводимость на единицу толщины на 40% выше, чем у конкурентов.
IV.Типичные сценарии применения
Межзонное заземление материнских плат смартфонов
, электромагнитная защита автомобильных 5G-антенн,
защита от электростатического разряда медицинского оборудования, защита
от электростатического разряда модулей управления полетом дронов,
изоляция сигналов промышленных ПЛК.
V.Технические вопросы и ответы
❓ В: Можно ли использовать его в динамически изгибаемых частях гибких печатных плат?
→ Да. Плетеная подложка прошла 100 000 испытаний на изгиб, а колебания сопротивления составляют <2% (стандарт IPC-TM-650).
❓ В: Насколько хорошо он сцепляется с корпусом из алюминиевого сплава?
→ После анодирования прочность сцепления достигает 3,8 Н/см. Рекомендуемая шероховатость поверхности Ra≥1,6 мкм.
❓ В: Поддерживает ли он лазерную резку?
→ Да. Специальная полиэтиленовая разделительная бумага обеспечивает точность резки ±0,1 мм без образования нагара.
